A linha Climaver é uma solução da ISOVER de dutos leves para ar-condicionado que gera isolamento térmico e acústico em sistemas de climatização.

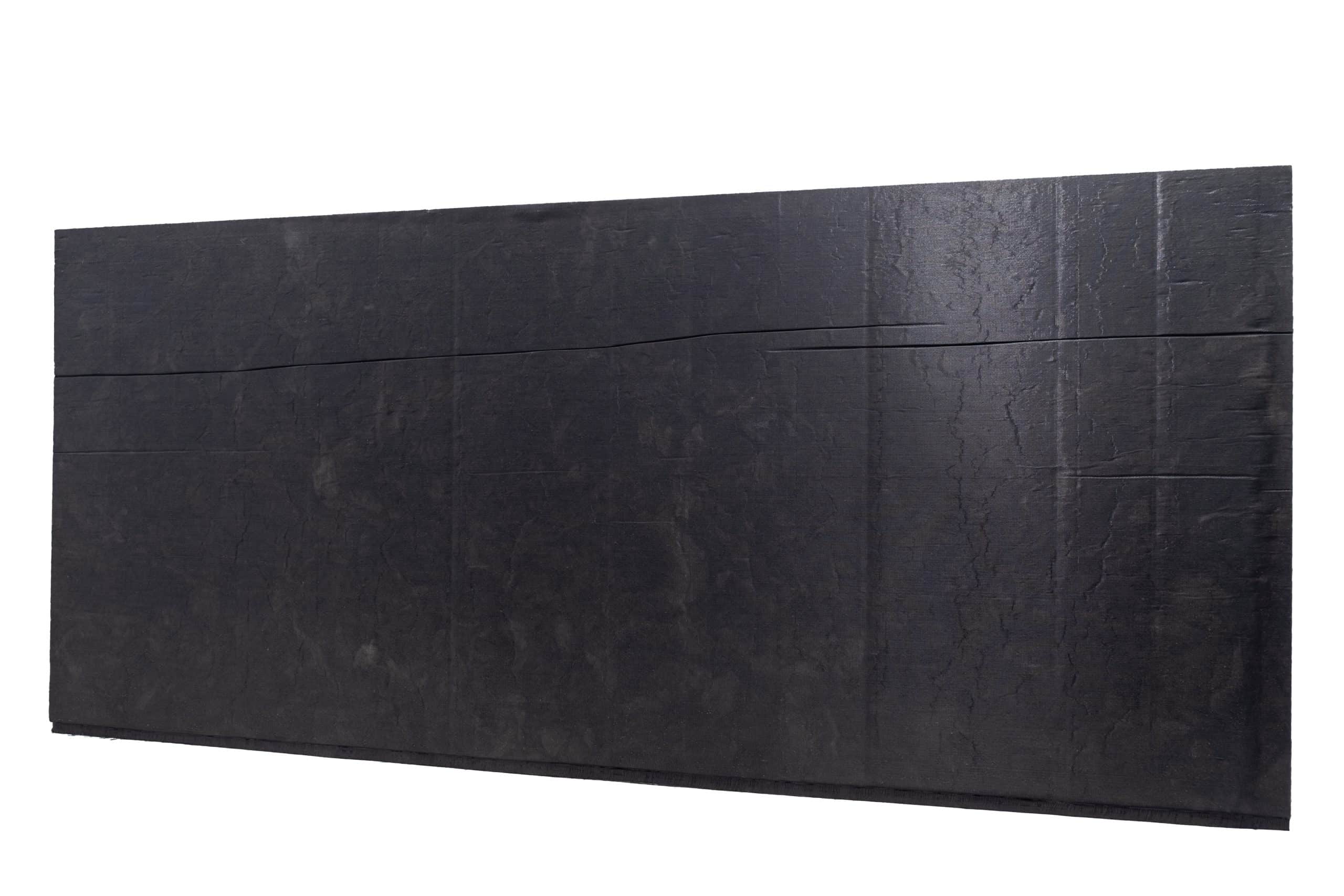

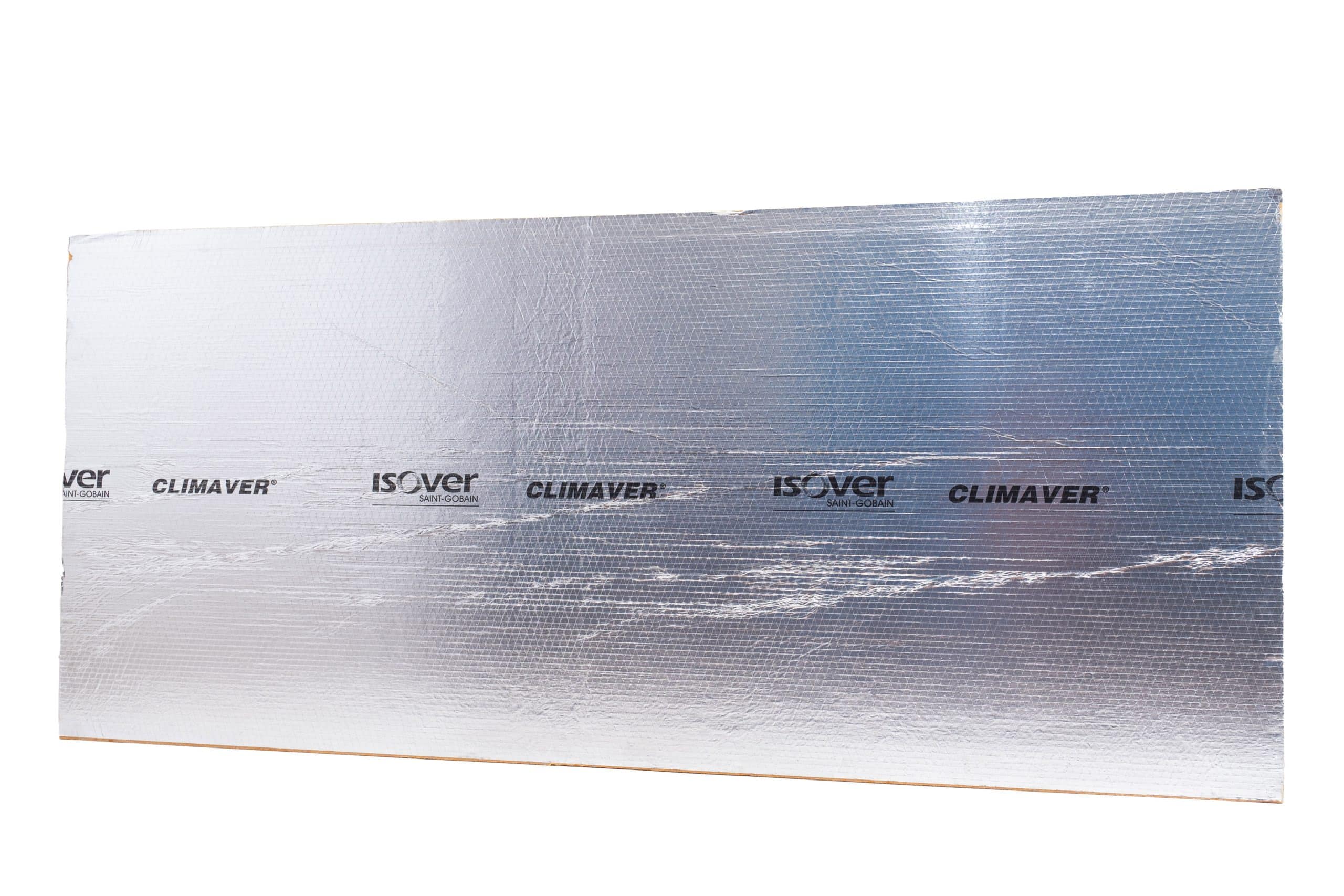

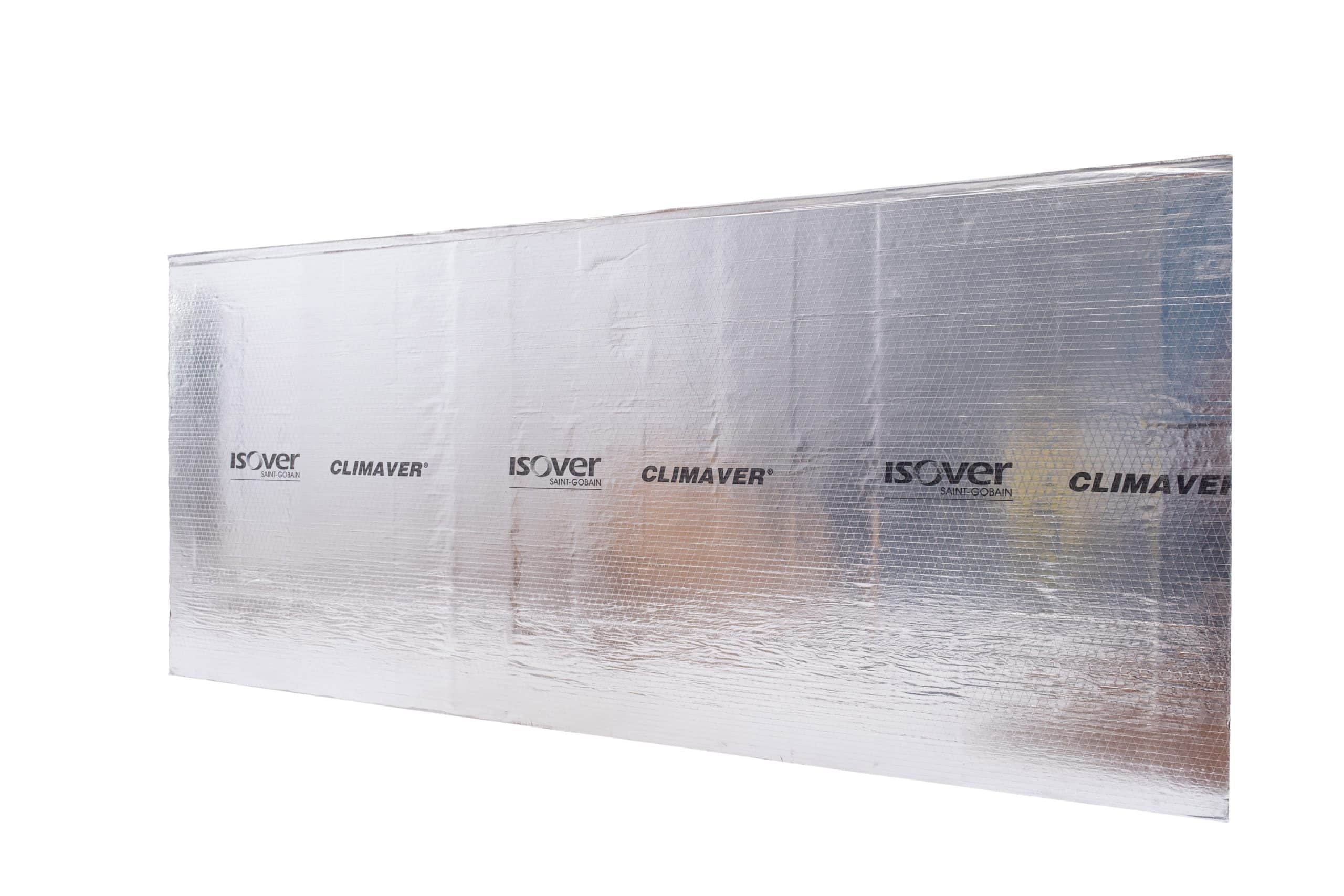

Os dutos Climaver são constituídos por painéis rígidos de lã de vidro de alta densidade, revestidos em sua face externa por barreira e vapor composta por FSK (Foil Scrim Kraft), sendo apresentado em duas opções de revestimento interno:

Climaver Acustic – revestido com tecido de vidro preto, agrega características de leveza, atenuação acústica, resistência e assepsia;

Climaver Plus – revestido por Kraft aluminizado, oferece ótima resistência mecânica e maior facilidade de limpeza, além de boa atenuação acústica

Aplicação

O duto para ar-condicionado Climaver consiste em um sistema completo para distribuição de ar, dispensando a utilização de chapa metálica, sendo ideal para projetos que buscam economia estrutural e de mão de obra no isolamento térmico e acústico, pois a instalação é simples e rápida.

Vantagens

Conforto Acústico: A linha de dutos Climaver reduz sensivelmente os índices de ruído do ar-condicionado devido à sua composição em lã de vidro, gerando conforto acústico nos ambientes onde passam os dutos.

Sustentabilidade: Os produtos da linha Climaver são produzidos com até 60% de material reciclado, sendo que 100% do vidro utilizado no processo produtivo é reciclado.

Segurança: Climaver tem Classificação A no Índice de Propagação Superficial da Chama.

Alta resistência: O duto Climaver não afeta as superfícies que está em contato, não apodrece e dificulta a proliferação de roedores e insetos. Somadas a essas características, está a estabilidade dimensional, que traz alta resistência para os dutos nas variações de temperatura.

Fácil instalação: Os dutos para ar-condicionado Climaver são fáceis de instalar, precisando apenas de matérias simples como estilete, grampeador e fita adesiva.

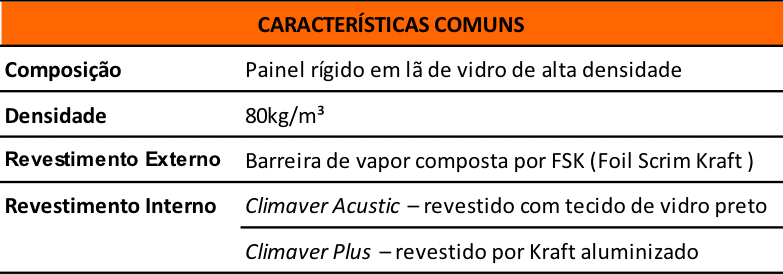

Características

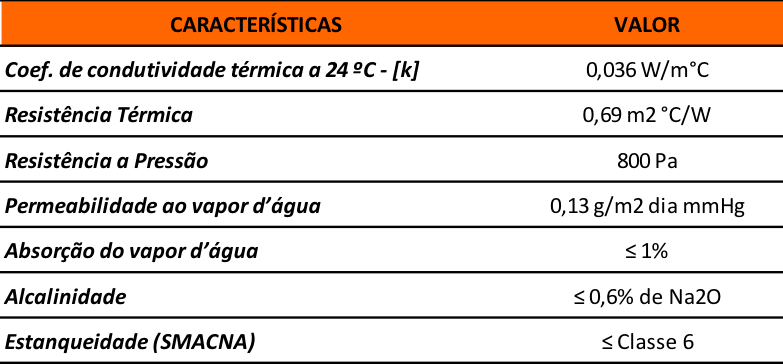

Propriedades Técnicas

Em função de sua estabilidade dimensional, ou seja, não contrai ou dilata sob o efeito da temperatura e de sua forma de montagem, totalmente selado por fita adesiva, o Sistema de Distribuição de Ar Climaver possui uma estanqueidade superior aos sistemas convencionais, sendo que o nível de vazamento é inferior à Classe 6, definida pela SMACNA.

Outras Características

– Não é atacado por insetos ou roedores.

– Não favorece a proliferação de fungos ou bactérias.

– Ótimo aspecto visual.

– Não apodrece.

– Não afeta as superfícies com as quais está em contato.

Comportamento do fogo

Índice de propagação superficial da chama: Classificação A.

– Laudo n° 024 742-203 (Climaver Acustic)

– Laudo n° 023 963-203 (Climaver Plus)

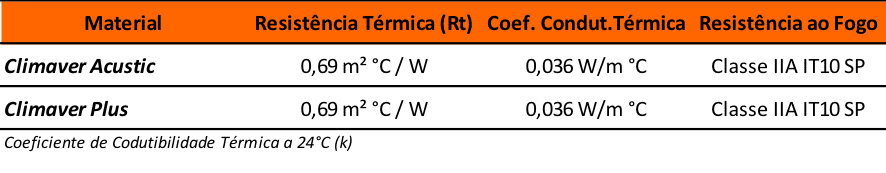

Performance térmica

Os dutos Climaver apresentam altos índices de resistência térmica, que é a capacidade que o material possui de retardar a passagem de calor.

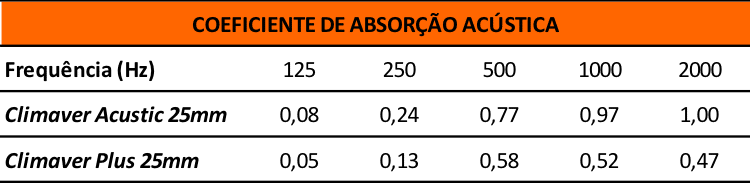

Performance Acústica

Os dutos Climaver reduzem sensivelmente os índices de ruídos, devido à sua constituição em lã de vidro.

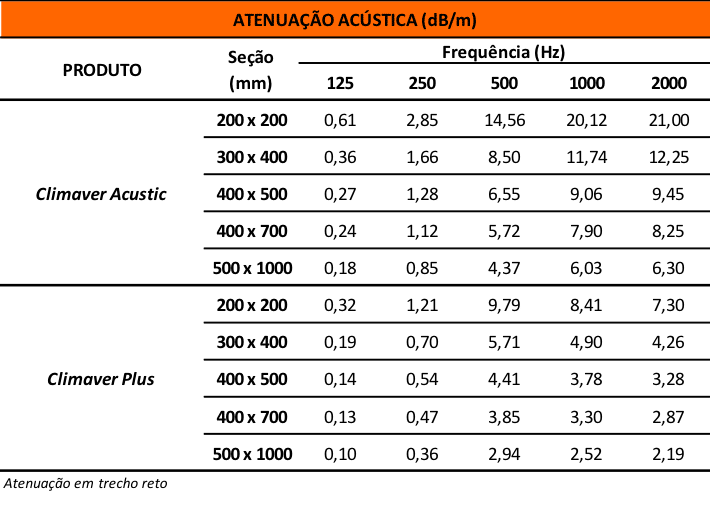

O cálculo da atenuação Acústica por metro linear é calculada mediante a seguinte fórmula:

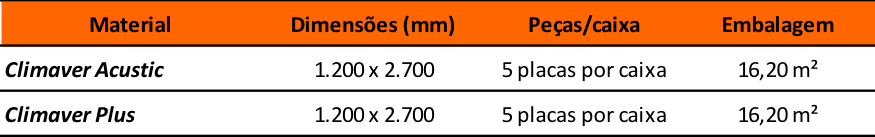

Embalagem

Perda de Carga

Para calcular a perda de carga do duto Climaver é necessário determinar o diâmetro hidráulico equivalente a uma seção dada mediante a fórmula simplificada:

d = 2(a x b) / (a+b)

sendo a e b os lados da seção.

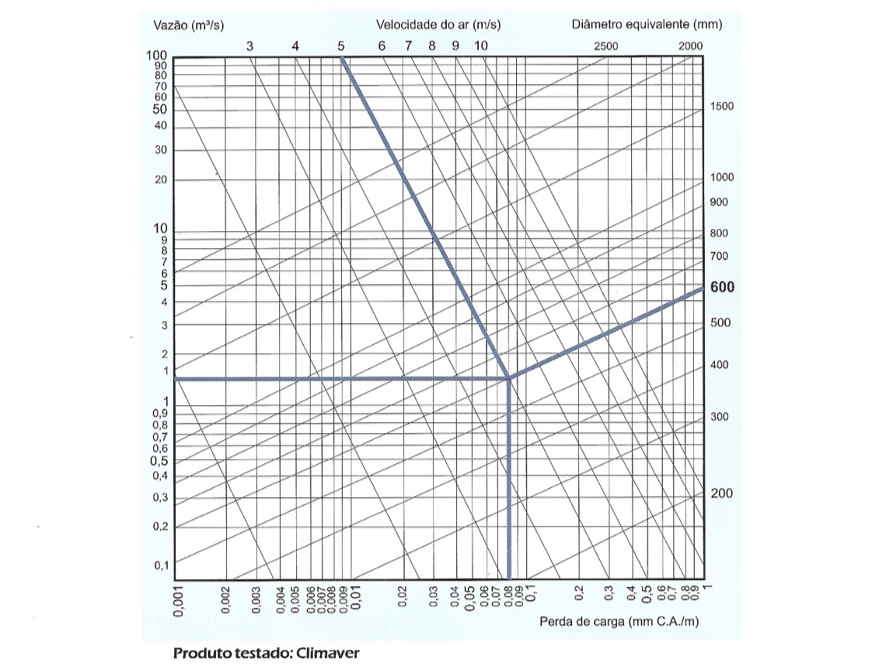

O gráfico abaixo (estabelecido para o ar a 20°C e pressão atmosférica de 760mmHg) permite o cálculo da perda de carga e do diâmetro equivalente.

O exemplo marcado é para um duto com d=600mm e velocidade de 5m/s. A vazão será igual a 1,34m³/s e a perda de carga será de 0,08mm de C.A.

Para o Climaver Plus, a rugosidade absoluta teórica (e=0,06) do alumínio é ligeiramente inferior à da chapa galvanizada.

Experiências de laboratório comprovam que a perda da carga real é praticamente igual às teóricas determinadas pelo gráfico de Perdas de Carga para dutos metálicos da ASHRAE dentro do campo de 0 a 15 m/s.

Qualidade do Ar Interior

A qualidade do ar interior é consequência de diversos fatores que o influenciam: o projeto, as instalações, o funcionamento, a manutenção.

Dentro deste universo de variáveis, especial importância adquirem as taxas de renovação de ar exterior, assim como a eficiência e a correta manutenção do sistema de filtragem.

Ensaios realizados no Centro Técnico das Indústrias Espaciais e Térmicas da França (CETIAT) demostram em seu relatório N° 910261/7 de julho de 1991 que comparativamente com as legislações dos países mais exigentes, os dutos Climaver não adicionam contaminantes no ar que por eles circulam ou nas zonas por eles condicionadas.

Instalação

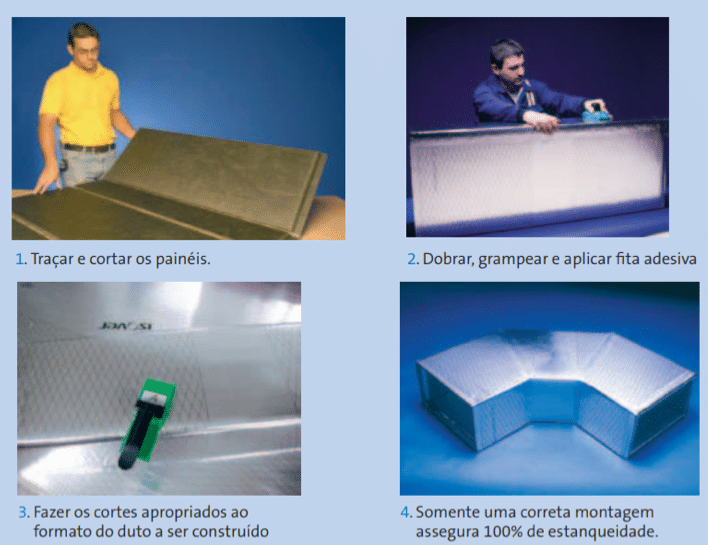

A instalação do sistema de distribuição de ar Climaver, pode ser realizada diretamente na obra, com a utilização de um número reduzido de ferramentas especiais como grampeador, estilete, fitas adesivas etc. A fabricação dos dutos é fácil e rápida. Bastam alguns simples passos:

Fitas adesivas: Recomendamos as seguintes características:

– fabricada em puro alumínio de 50µ de espessura, com adesivo a base de resina acrílica.

– homologada pela norma americana UL 181 A-P ou com garantia similar do fabricante da fita.

– largura mínima de 65 mm.

Normas: Os dutos devem ser montados de acordo com as normas SMACNA, NAIMA ou UNE 100-105-84.
